      近年來，在我國北方地區推進煤改清潔能源供暖工程以及南方地區出現強烈的供暖要求的背景下，空氣源熱泵機組作為一種節能、高效、清潔的熱源設備，已逐漸在市場上占據了重要地位。那么，空氣源熱泵出現故障后，如何解決，下面小編為您匯總了相關資料。



空氣能熱泵常見故障目錄：

一、空氣能熱泵故障分析與排解

二、熱泵主機故障判斷方法

三、常見故障現象、原因、處理辦法

四、壓縮機故障

五、設備電氣故障

六、增壓泵故障

七、循環泵故障

八、水循環系統故障

九、液位儀故障

十、補水電磁閥故障

十一、配電箱故障

十二、溫馨提示

十三、安裝警示





一、空氣能熱水器常見故障（分析與排解）



1. 機組剛開機，不運轉

　　檢查：機組正常，通電后開機延遲3分鐘啟動；運行中人為突然關閉再啟動時延遲3-5分鐘啟動；

　　排除：正常現象。



2. 主機吸熱翅片結霜

　　檢查：除霜探頭故障或（測量）冷媒含量是否缺少，或毛細管微堵、臟堵、冰堵。

　　排除：更換除霜探頭；充注同型號冷媒，必要時抽真空后再進行充注操作，清理毛細管。

　　按顯示面板的查詢鍵，查詢D03與D04環境與盤管探頭的溫度，與實際的是否相符，初部判斷是不是機器沒有化霜的問題。

　　1、如果探頭探測到與實際的環境和盤管探頭的溫度不相符可以認定為溫度傳感探頭的問題，（故障率較高）

　　2、用壓力表測量機器加氟處的壓力，分別測出制冷制熱時的壓力（低壓與高壓的壓力），從這初部判斷是否少氟。



3. 風機不轉壓縮機運行

　　檢查：先檢查顯示板上面是不是有風機的符號然后再檢查風機與主板的插頭是否松動；用萬用表測量主板上面的風機腳，是否有220V的電壓，從這可以判斷主板問題還是風機方面的問題。

　　有電壓的情況下基本上可以判斷主機控制電路方面沒有問題，然后重點檢查風機的電容與電機的線圈方面的問題。還有軸承是否卡死，這個可以先用手去轉一下風葉看是否順暢

　　排除：打開主機的上蓋插緊風機的接頭；更換電容，更換電機。



4. 壓縮機運行，不制熱

　　檢查：按顯示面板查詢D06排氣溫度初部判斷機組冷媒含量是否缺少，安裝時換熱器內的空氣是否排盡，然后用壓力表測量壓力，看是否少氟。

　　排除：安裝時水箱換熱器的空氣未排盡，就啟動運行，充注同型號冷媒，必須抽真空后再進行充注操作。

　　如果說空氣沒有排好的話，必須得把機組里面的冷媒要全部排出來，然后用真空泵抽真空，然后再注冷媒。



5. 主機開機后，一直不運行

　　檢查：進電源線相序與主機相序是否一致；進電源通電是否正常，電源故障

排除：按照“左零右火”標準順序連接，進電源電壓測量重新連接或更換匹配的電源；查明原因解決電源故障。

　　一般這個情況下都屬于主機排氣探頭方面的問題（不是斷路與開路）所以不會有故障代碼，還有極少數可能為主板的問題。

　　解決方法：拆開機器把機器上面的排氣探頭直接撥掉，機器可以工作，再可以更換探頭（50K）.更換主板。



6. 主機制冷，不制熱

　　檢查：控制，顯示器的四通閥設置，四通閥通電是制冷，斷電為制熱。

　　排除：進入顯示器的F37將“0”設置轉換為“1”，讓四通閥通電即可解決。



7. 主機噪音大

　　檢查：安裝位置是否呈水平，或風機的軸承故障，液體冷媒進入壓縮機引起，壓縮機冷凍油不足，檢查壓縮機與風機是不是碰到銅管與板材或銅管與銅管相碰。

　　排除：調整支架保障水平安裝，更換風機軸承，檢查膨脹閥是否失效，加入適量冷凍油，調整好管路壓縮機風機之間間隔。



8. 主機突然不轉

　　檢查：1、（夏天，高壓保護），2、（冬天，化霜功能啟動）電壓不穩。

　　排除：1、避開最高溫時間段工作，設置經濟模式運行；2、主機化霜正常現象，安裝時盡量以朝陽的方向位置，檢查電源。



9. 顯示器顯示掉線

　　檢查：主控板與顯示器的型號是否一致（采用了控制系統：FM149、FM146），線路是否有加長，接頭處是否接緊。

　　排除：更換主控板、顯示器匹配的型號，在控制系統新老技術升級交接時，建議不要從別的機組挪用顯示器，以防不配套。



10.顯示器不顯示

　　檢查：控制器與主機的插頭是否連接好；檢查主機內主控板小插頭是否松動或顯示器故障；三相電的相序是否接反或者少相。

　　排除：顯示器的插頭準確連接，插緊主控板的小插頭，或更換同型號的顯示器。



11.顯示頻繁漏電保護

　　檢查：進電源線的接地線是否可靠，（或主控板故障）地線是否碰到火線與零線，或者機器里面的火線碰到地線或都外殼。

　　排除：進電源必須安裝有可靠的接地線，更換主控板。



12.顯示器報警閃屏或不顯示。

　　檢查：信號線與控制的接頭是否松動或接頭碰到水，進電源有短路（或主控板故障）。

　　排除：信號線“三芯”插頭與主控板“三芯”插座準確連接；溫度探頭“兩芯”插頭與“兩芯”插座準確連接。



13.水箱換熱器接頭微漏水

　　檢查：外絲銅接頭安裝吻合是否到位，銅接頭喇叭口是否有焊渣顆粒引起的不密封漏水。

　　排除：松開銅接頭四個方向微晃動一下再擰緊即可；如仍有滴漏采用布砂四周輕打磨，擺正再擰緊即可。



14.水箱冷、熱接頭漏水

　　檢查：安裝連接管件接頭時，使用的生料帶是否足夠；是否有損壞管件。

　　排除：重新使用足夠的生料帶正確安裝，水箱內絲接頭管件損壞，更換水箱。

注：這個一般情況下是不會漏水的，安裝的時候必須用兩把扳手接管。



15.水箱各接頭嚴重漏水

　　檢查：冷水進熱水出的水系統安裝有問題，內膽被抽癟

　　排除：更換水箱，冷水進壓力不足，熱水出禁用增壓泵，改進：冷水進使用增壓泵功率必須是相符的不能過大；冷水進必須安裝單向止回閥。



16.顯示器顯示的水溫不高，高溫報警，機組不制熱

　　檢查：顯示器按上限按鍵5秒查看顯示溫度，按下限按鍵5秒查看顯示溫度，上鍵溫度低下鍵溫度高，即主控板的壓縮機制熱探頭與化霜探頭是否錯位。

　　排除：將主控板的壓縮機制熱探頭與化霜探頭兩根探頭線插頭換位，即可排除故障。



17.顯示器顯示“R22”

　　檢查：主機內控制主板信號線的接線端與壓縮機的溫度探頭是否接好，或者信號線路是否損壞。

　　排除：插好或修復信號線與接線端的連接頭，即可排除；初次安裝易見故障“全部安裝好運行，但不制熱”。安裝時切記撿漏、排氣、全部打開兩通截止閥和三通截止閥的內六角，倒回半圈即可；忘記打開內六角的長時間運行過，造成了壓縮機高壓保護，需將內六角全部打開等壓縮機溫度下降后，再運行即可正常。







二、空氣能熱水器壓縮機故障判斷方法匯總



　　壓縮機的故障主要表現為“不起動”居多，或稱為“卡缸”“卡軸”等，我們通稱為“堵轉”。對于空調器而言，壓縮機堵轉是致命的一種故障，只有通過換壓縮機進行解決。壓縮機堵轉在現象上最直接的表現為壓縮機無法起動，甚至電動機燒毀，或者在一定條件下起動但熱保護器頻繁動作。而對于變頻壓縮機，則表現為轉速上不去，變頻器過載保護。下面我們就壓縮機的堵轉故障具體原因加以詳細的說明：



1. 壓縮機的電動機損壞：

　　1.1 壓縮機接線端子的接線不正確而燒毀電機；

　　1.2 系統冷媒泄露；因?yàn)樾D(zhuǎn)式壓縮機的高壓氣體在排出壓縮機的同時，還擔負著將電機產生的熱量帶走的責任。若系統冷媒發生泄露，則只會有少量的高壓氣體排出壓縮機，這樣壓縮機電機在通電的狀態下產生的熱量就一直聚集下來，長此以往，會導致壓縮機電機燒毀。

　　1.3 當壓縮機堵轉時，首先應盡量排除電機的因素，所以要首先測量電機的絕緣電阻和主、副線圈的繞組以判定電機是否燒毀。



2. 壓縮機電容問題：

　　2.1 電容器損壞（短路、斷路）；

　　2.2 電容器規格與壓縮機不相符。

　　2.3 此項只適用于單相壓縮機。因?yàn)槿鄩嚎s機中使用的是三相感應電動機，其因在定子鐵心中通入三相交流電，而產生旋轉磁場，故不需要電容器。



3. 壓縮機的熱保護頻繁動作；

　　先等壓縮機完全冷卻下來（到常溫）再測試。

　　3.1 熱保護器不正常；可查閱壓縮機廠商提供的規格書關于此項的性能圖和文字說明。

　　3.2 電源線布線不合理（壓縮機接線端子的接線不正確，或者變頻空調的變頻器缺相運行：即檢查三相間的電流，看是否有短路、斷路），低電壓起動。

　　3.3 系統高低壓尚未平衡就啟動；一般要求空調器關機后至少3分鐘后再開機；也有可能就是系統的毛細管流量太小所致高低壓不能盡快平衡。

　　3.4 回液、長期停機起動、環境溫度過低起動等原因引起的液擊；在長期停機狀態下和低溫時，壓縮機內的制冷劑溶于冷凍機油中，使液面（液態制冷劑和潤滑油的混合液）升高，在起動時，封閉殼內的液態制冷劑就從溶解的潤滑油中蒸發，產生強烈的發泡現象。特別是環境溫度特別低的時候，發泡現象尤為嚴重，使液面急劇下降，若下降到泵油面以下時，就會出現斷油，泵體咬合，從而堵轉，此時的電流急升，熱保護器動作。



4. 壓縮機發生鍍銅現象或者生銹，即系統進水了：

　　4.1 制冷系統對水分有嚴格的要求，一般規定制冷系統中的水分的含量小于0.2ml。若水分侵入壓縮機，會對壓縮機產生如下嚴重危害：壓縮機機械零部件鍍銅、生銹。R22與水分會發生化學反應，生成HCL，而HCL則造成壓縮機機械零部件鍍銅、生銹。（注：而且高溫將起促進作用，每溫升10度，反應速度約提高2倍）

　　4.2 當鍍銅和生銹達到一定程度后，將減小壓縮機機械零部件之間的配合間隙，嚴重時可導致壓縮機堵轉。電機線圈漆膜、絕緣材料等被腐蝕，導致電機短路；冷媒和冷凍油的劣化；葉片彈簧脆化、斷裂一般情況水分的侵入可能由于抽真空不完全或者系統低壓側冷媒泄露等造成的。



5. 壓縮機異常磨損

　　壓縮機內部部件的間隙小，這一般是壓縮機自身問題；冷凍油的問題。

回油孔不良，油封入量不足，或者油隨冷媒一起泄露，油炭化變質。這一般是因?yàn)?a href="http://www.dokl.cn" target="_blank">空氣能熱泵系統冷媒泄露后，冷凍油過熱炭化，從而是壓縮機機械部分得不到有效的潤滑，嚴重時可使壓縮機堵轉。

　　5.1 系統回油不良

　　冷凍油在壓縮機內部起到潤滑作用，能有效的防止泵體機械部品的磨耗，且其油封作用能維持高低壓間的壓差，避免高低壓串氣，防止制冷量下降。另外由于冷凍油的不斷循環，還能及時帶走摩擦面間產生的熱量。當冷凍油量不足時，壓縮機內部的機械零部件因無法得到及時的潤滑而會發生異常損耗，并最終導致壓縮機堵轉。







系統回油不良主要有以下幾種原因：

　　（1）室內外連接管長度和落差超出規定值；一般規定室內外連接管不得超過15m，落差最大為5m。

　　（2）系統的毛細管堵塞或選擇不合理和室內換熱器分液不均勻?qū)е轮评鋭]有完全蒸發就回到壓縮機中，由于其沒有完全蒸發則流速相對較慢冷凍油就會可能附在換熱器管壁，造成回液不良，同影響系統能力的提高和來回波動。

　　（3）系統冷媒泄露帶走了冷凍油，而補氟時沒有補充冷凍油造成系統回油不良。



6. 壓縮機有異物進入：

　　壓縮機自身帶有的雜質和空調器系統內帶來的雜質。



三、常見故障現象、原因、處理辦法

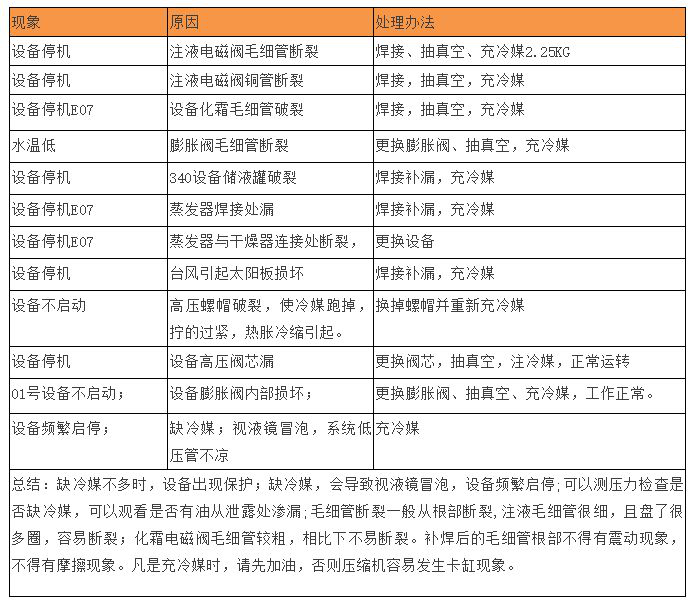

制冷劑泄露類故障









　　說明：以上故障現象不一定齊全準確，具體原因具體分析，僅供參考。

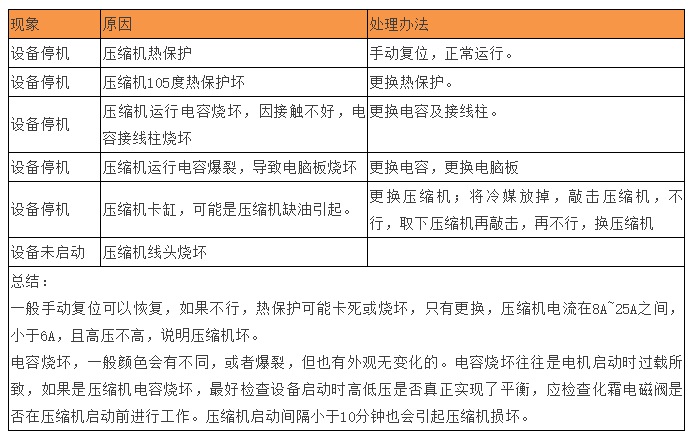

四、壓縮機故障

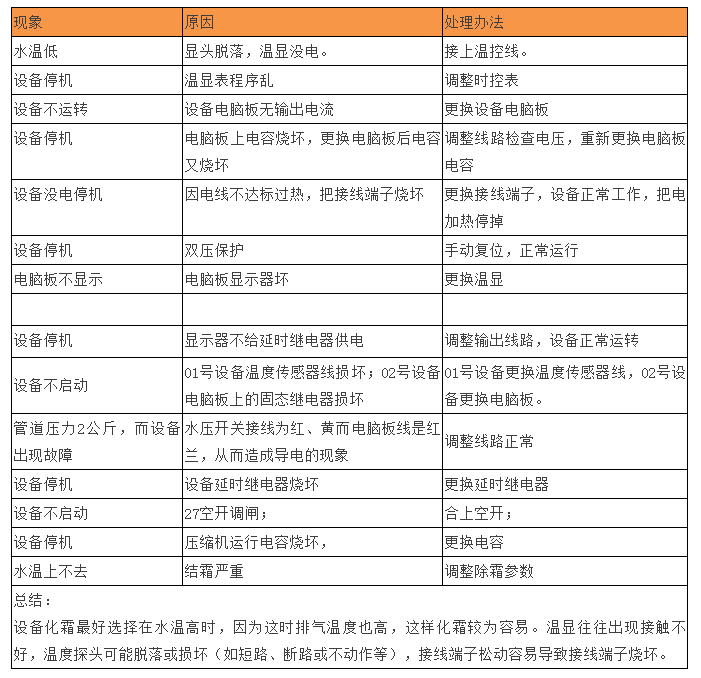

五、設備電氣故障









六、增壓泵故障

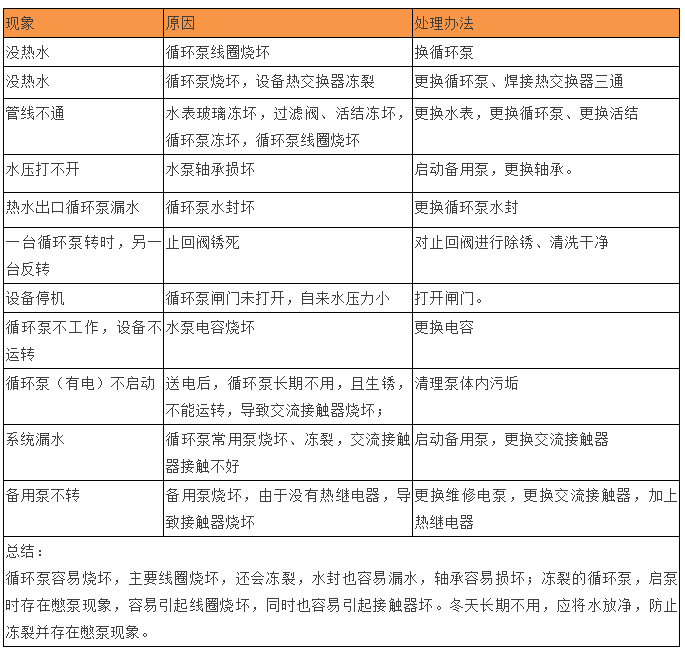

七、循環泵故障

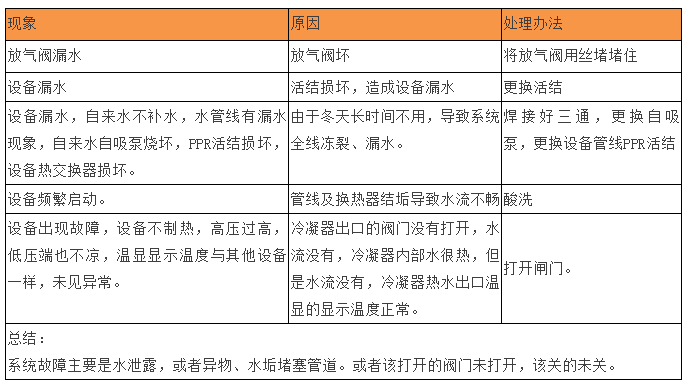

八、水循環系統故障

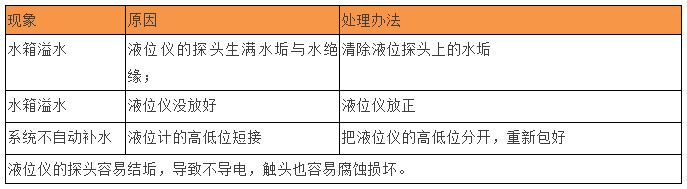

九、液位儀故障









十、補水電磁閥故障

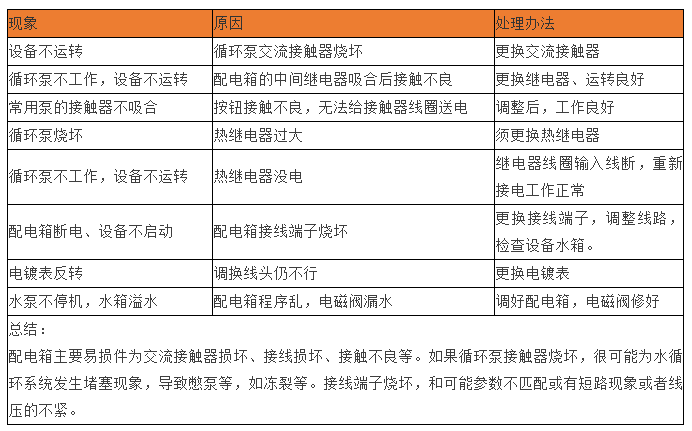

十一、配電箱故障









　　在水質硬度較高的地方，設備運行時間久了，冷凝器容易結垢。設備表現為壓縮機容易熱保護，系統表現為水流不暢，甚至有堵死現象。如果經查實后確實結垢，則可按如下方法清洗。



藥劑的準備：

　　1. 清洗劑：濃硝酸（HNO3 ）或濃鹽酸（HCL） ；

　　2. 緩蝕劑：推薦LAN –826（藍星公司生產）；也可以用其他廠家生產的緩蝕劑，但注意購買對銅合金腐蝕較小的緩蝕劑



清洗方法：

　　計算出系統打起循環的最低水量。往系統內加入少量的緩蝕劑（防止腐蝕設備），其配比要求如下：如果使用LAN-826緩蝕劑的使用濃度為0.3%，即一公斤緩蝕劑要加配333公斤的系統溶液。

　　根據系統最少水量，將循環系統內的水配成 3%~4% 左右的酸性溶液。

　　例：假定現有1公斤濃度為60%的酸液，要配成4%濃度的酸性溶液，那么加水量為：（1公斤*60% ）/（4%）=15公斤，即：15公斤的水需配備1公斤60%的酸液。

注意：酸液的添加要緩慢加入，不要太快；最好在第三步循環泵工作時緩慢加入，防止局部過濃，對設備或系統造成不良影響。



　　3. 用泵循環清洗換熱器：此步驟為酸液與水垢反映的時間，觀察垢是否清除，如果未清除干凈，不要進行下一步的操作。注意，這個過程會有大量的氣泡（CO2）產生，因此系統不要封閉的太好。系統清洗時間不得超過4個小時。



　　4. 除完水垢后將酸液排除；再用大量的清水沖洗系統即可，安全起見用PH試紙測的酸堿值不小于6即可。



十二、溫馨提示

　　1. 為了更完美的裝修，空氣能中央熱水器安裝前，衛生間瓷磚鋪設前更該將水管道排好。

　　2. 在家人使用熱水量低的季節，建議采用經濟模式，達到更為理想的節能效果。

　　3. 您家若是已安裝太陽熱水器，進水系統可由太陽熱水器連接后再與空氣能水箱連接，由太陽熱水器先預熱后再進入空氣能水箱，陽光充足的天氣主機不用運行就達到使用水溫，實現更佳的節能效果。

　　4. 在您使用熱水的過程當中，請注意先開冷水以后在慢慢地向熱水閥調節，達到適用溫度再使用。

　　5. 家用機也可回水循環



十三、安裝警示

　　大部分的客戶來電投訴，因冷水進接口處沒安裝單向止回閥而導致水箱抽癟、漏水等問題都由不規范的安裝引起 ，或安裝位置高于用水點超過2層的冷水進必須采用增壓系統，避免因進水壓力低、熱水出因樓層落差吸力大而給用戶帶來不必要的麻煩。必須在冷水進接口安裝單向止回閥與安全泄壓閥。



空氣能熱水器（安裝注意事項）

　　1.空氣能產品水箱進水口必須安裝使用安全止回閥。

　　2.必須有安全可靠接地（以表格形式簽字確定）。

　　3.必須安裝在有可靠排水設施的位置。

　　4.安裝的位置必須空氣流通（不得安裝于封閉的地方）。

　　5.顯示器嚴禁安裝于陽光直射的位置。

　　6.產品如需加注冷媒，必須充注同一種類型冷媒。

　　7.安裝接地電源線必須與產品的功率相匹配。

　　8.水箱灌注的第一桶冷水必須放掉（由安裝工人操作完成），制熱的第一桶水必須放掉，不能使用。

　　9.嚴禁無壓供水或冷水塔供水，以及自來水壓力不低于2kg。（來源于網絡）
